kr-ecs6000电能分项计量能效监测平台
一、系统概述
kr-ecs6000电能分项计量能效监测平台是通过对建筑安装分项能耗计量装置,采用远程传输等手段及时采集能耗数据,实现重点建筑能耗在线监测和动态分析的硬件系统和软件系统的统称。分项能耗是指根据建筑消耗的电能、水、燃气等按照主要用途进行划分,如电能划分为:空调用电、动力用电、照明用电、特殊用电等。

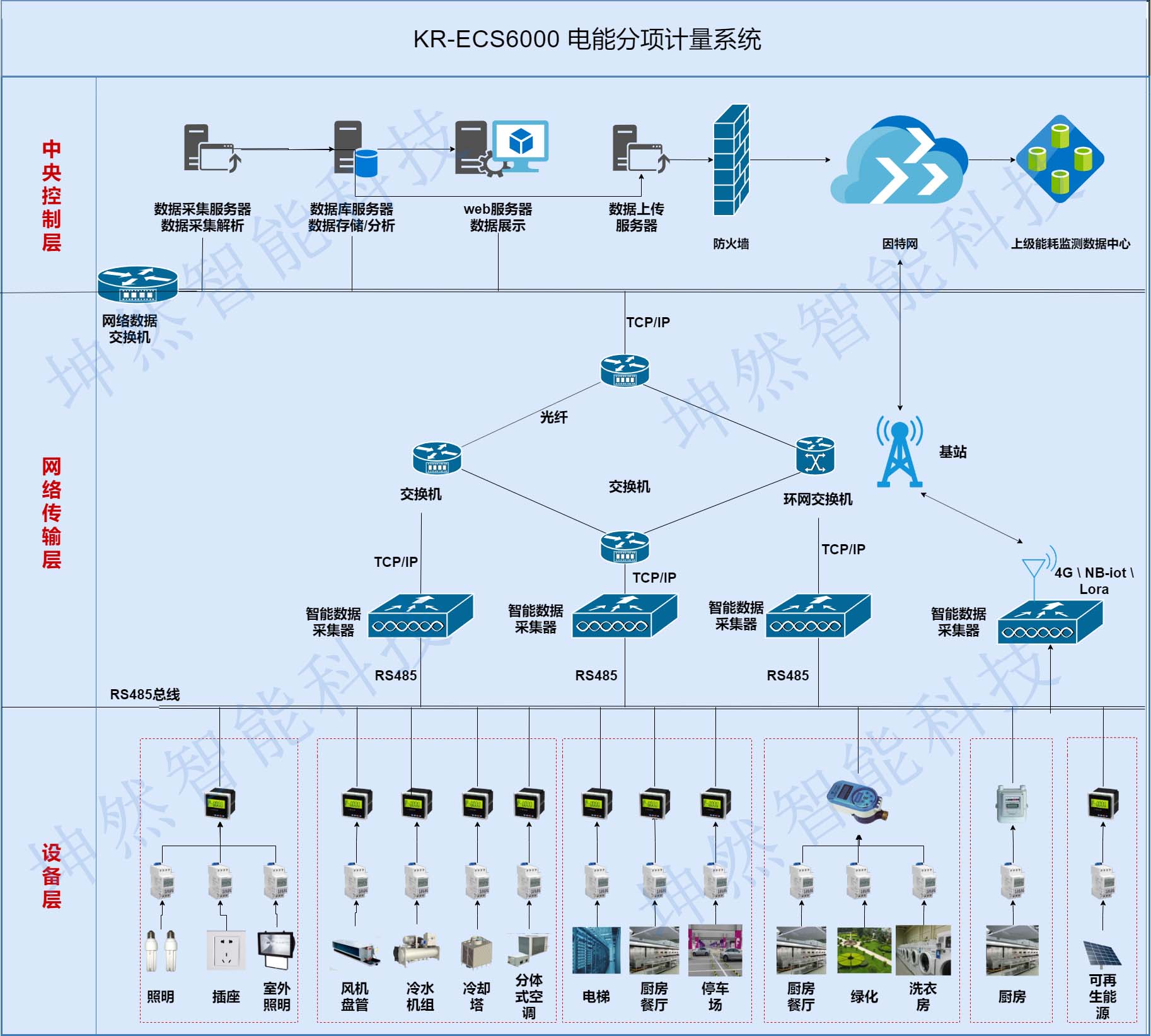

二、系统结构图
三、系统的基本构成
能耗监测分析系统由监测企业系统中的各计量装置、数据采集传输终端、数据中心组成。
现场设备层:是用来度量电、水、燃气、热(冷)量等能耗的远传仪表及辅助设备。
数据传输层:主要由串口服务器、智能通讯网关、环网交换机等设备组成,主要功能是从设备层的仪表采集数据,然后将数据上传至中央控制室的服务器。
数据中心:采集并存储其管理区域内监测的能耗数据,并对本区域内的能耗数据进行处理、分析、展示和发布。
四、系统功能介绍

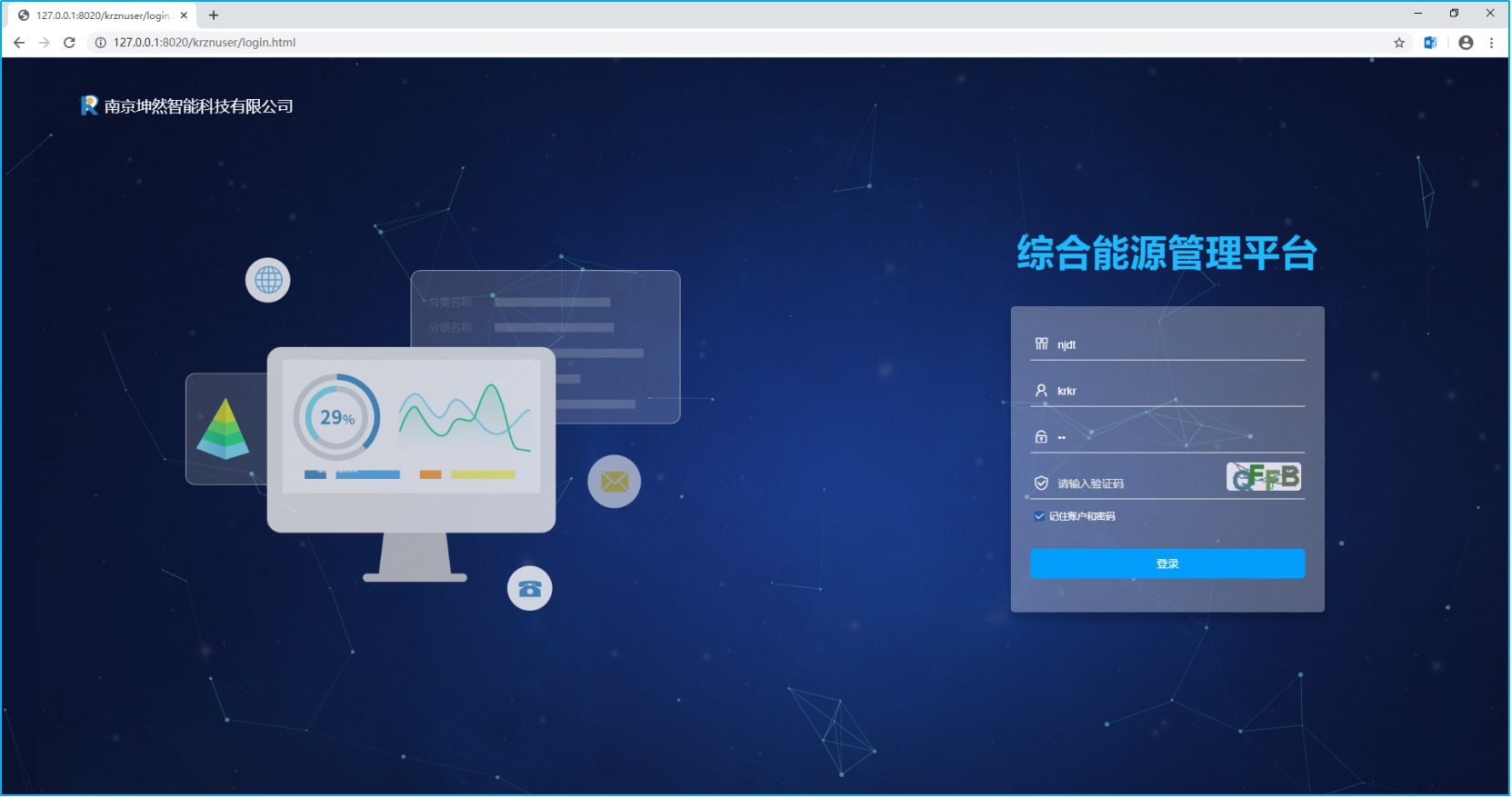

4.1系统登录
系统使用b/s架构,可通过浏览器在任意电脑上进行远程登录访问

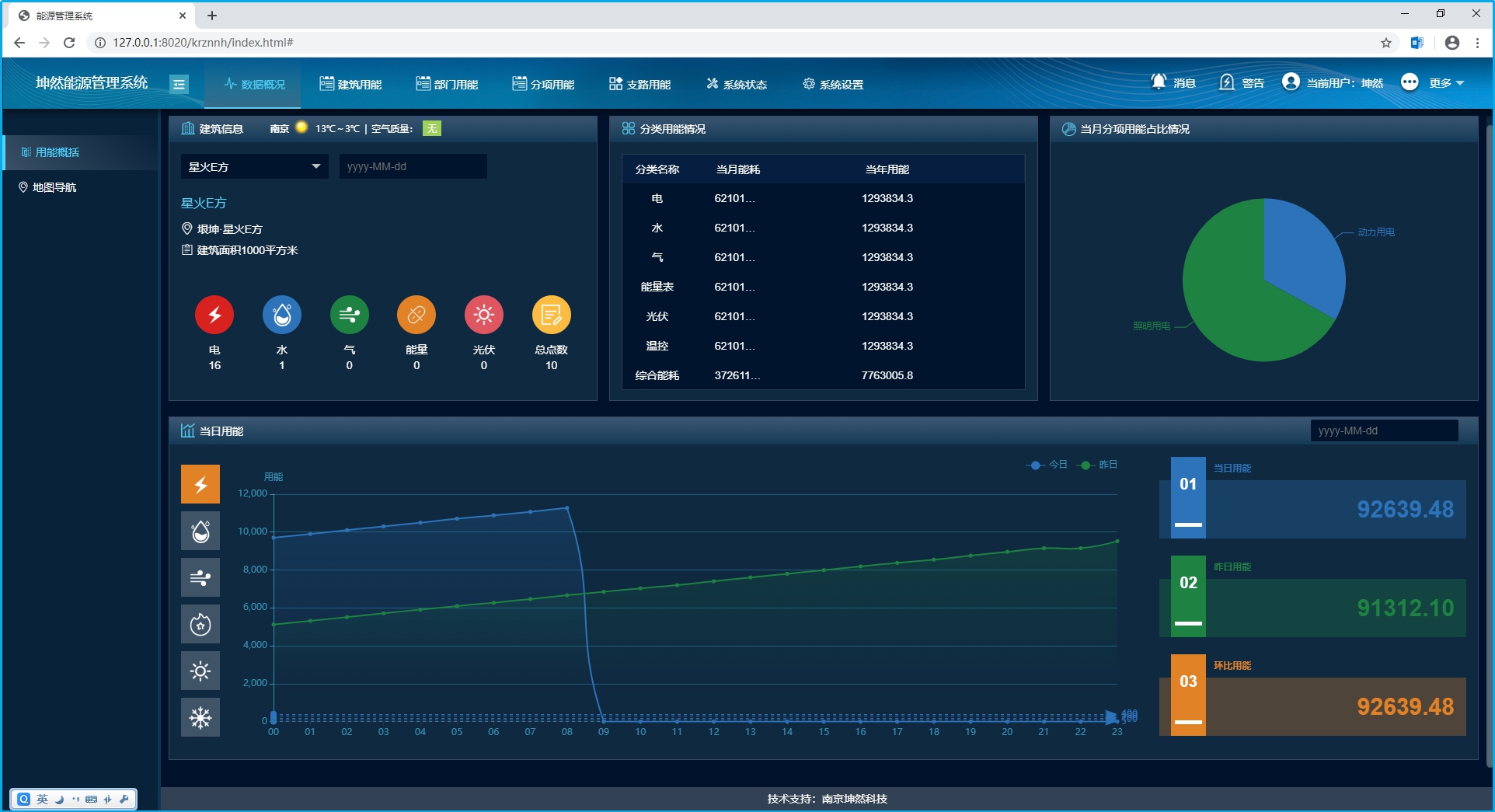

4.2数据概况
主要可以查看当前项目某一建筑的能耗总体分析数据

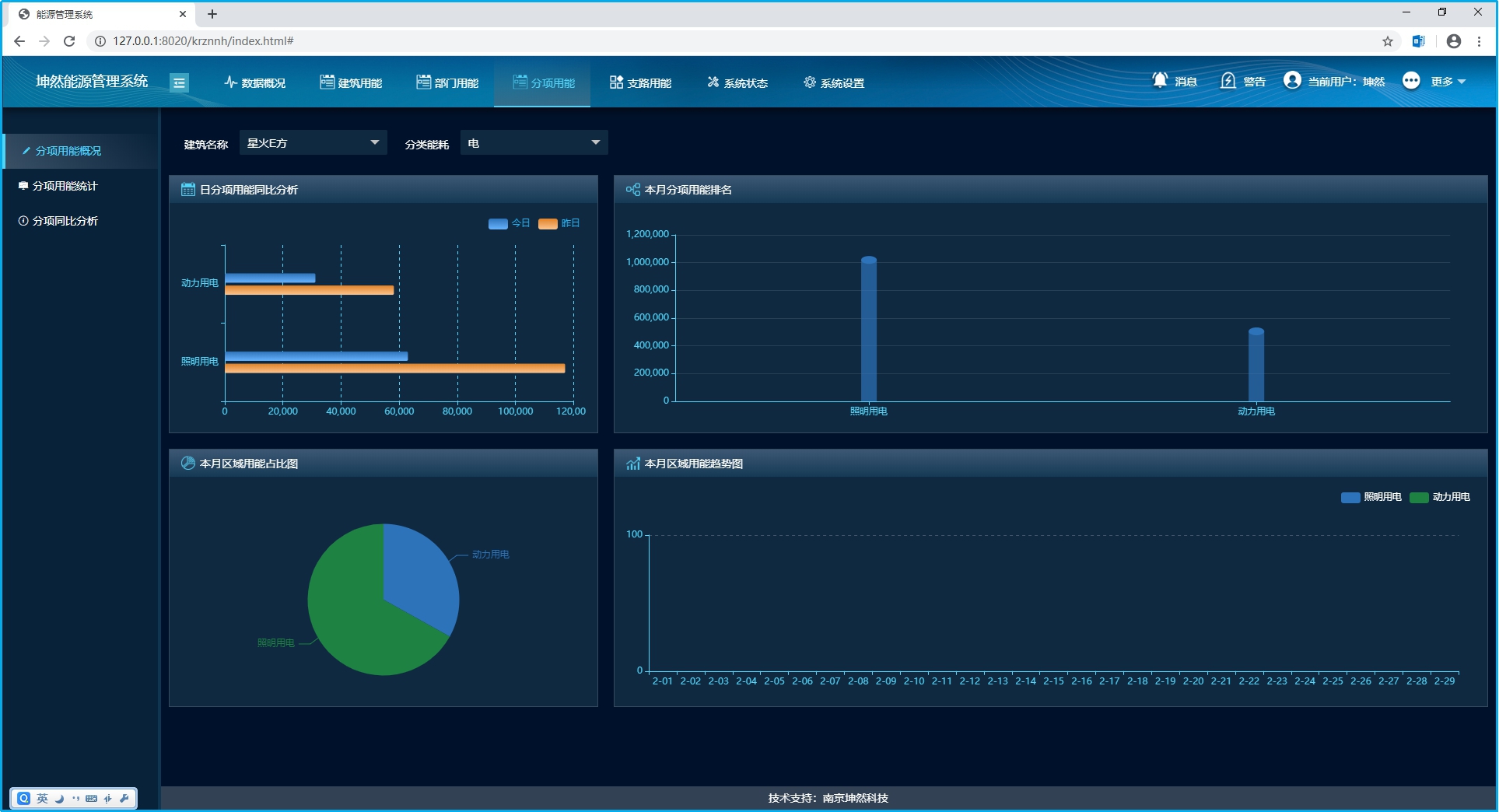

4.3分项用能
系统将电能消耗逐级分项,摸清电能的组成和流向;将电能使用情况分为照明插座用电、空调用电、动力用电、特殊用电,找到电能消耗重点,为节能改造提供数据依据。
4.4区域用能
企业用能按区域划分,灵活配置计量表具,系统可统计出日、周、月、年报表,并分析用能趋势,便于业主方实时直观掌握各区域电能消耗情况。

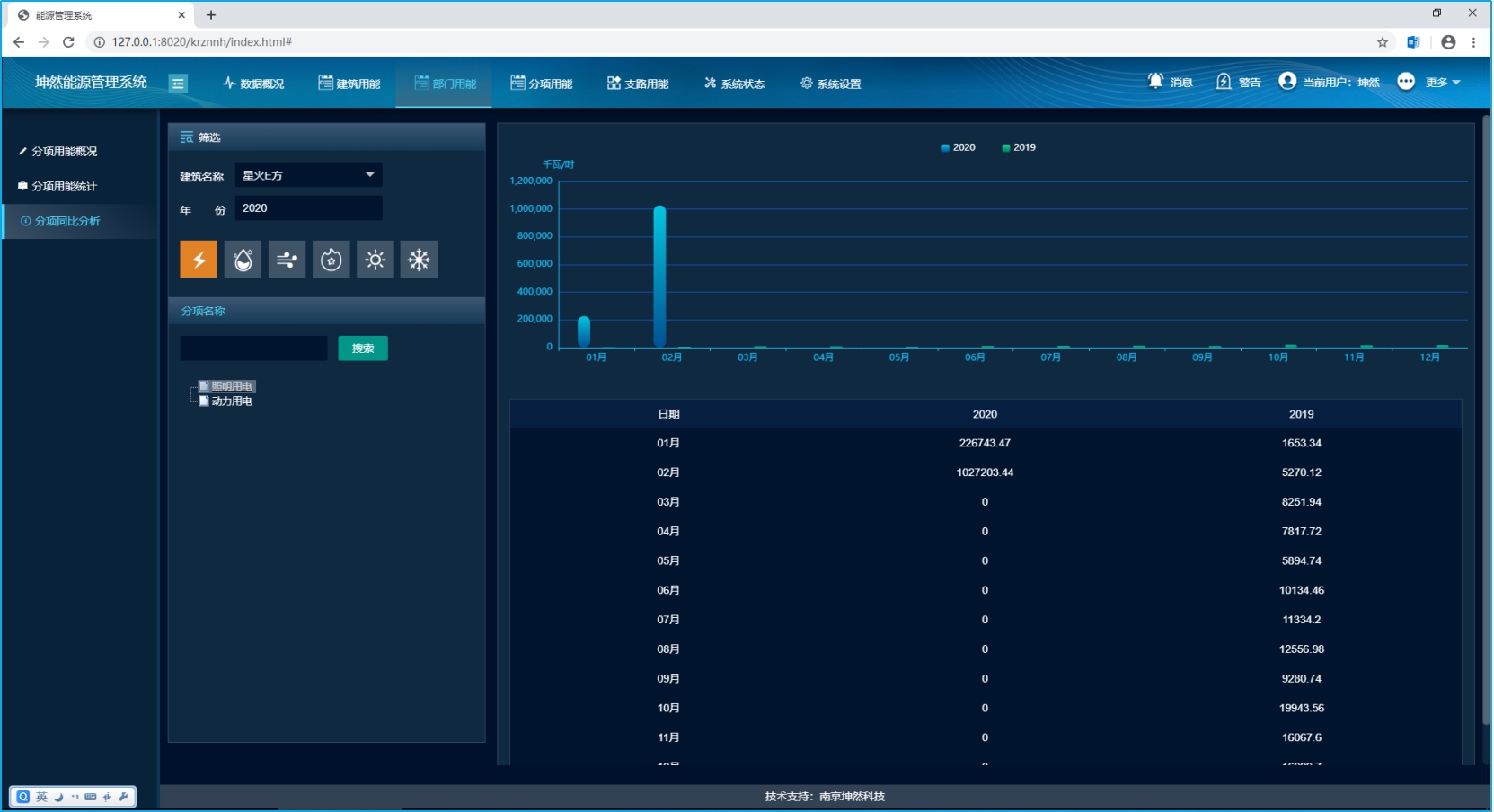

4.5部门用能
企业可建立部门用能定额,将部门实际用能与计划值进行比较,系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期等各类同环比分析对比情况,企业可依此实行绩效考核。

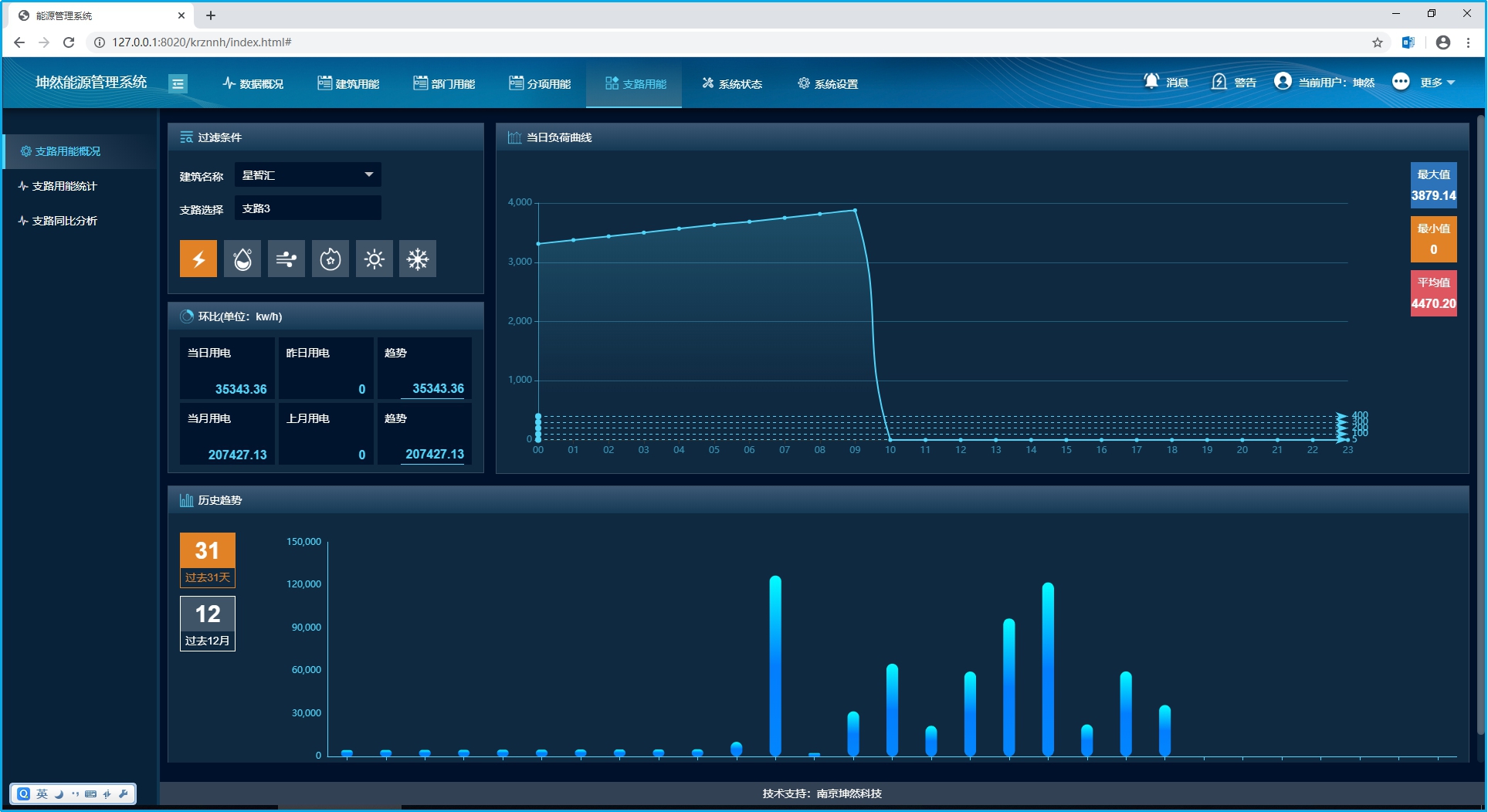

4.6支路用能
系统可以对建筑物各支路用能进行远程集抄,并可查询仪表的各类参数(电压、电流等),并以图形方式显示;系统使用者可通过相关界面调取各节点的电能统计报表,减少用能的“跑、冒、滴、漏”和计量误差。
4.7数据报表
系统可根据企业需要,对每个设备进行日报、月报、年报统计,并将统计后的数据导出成Excel表格

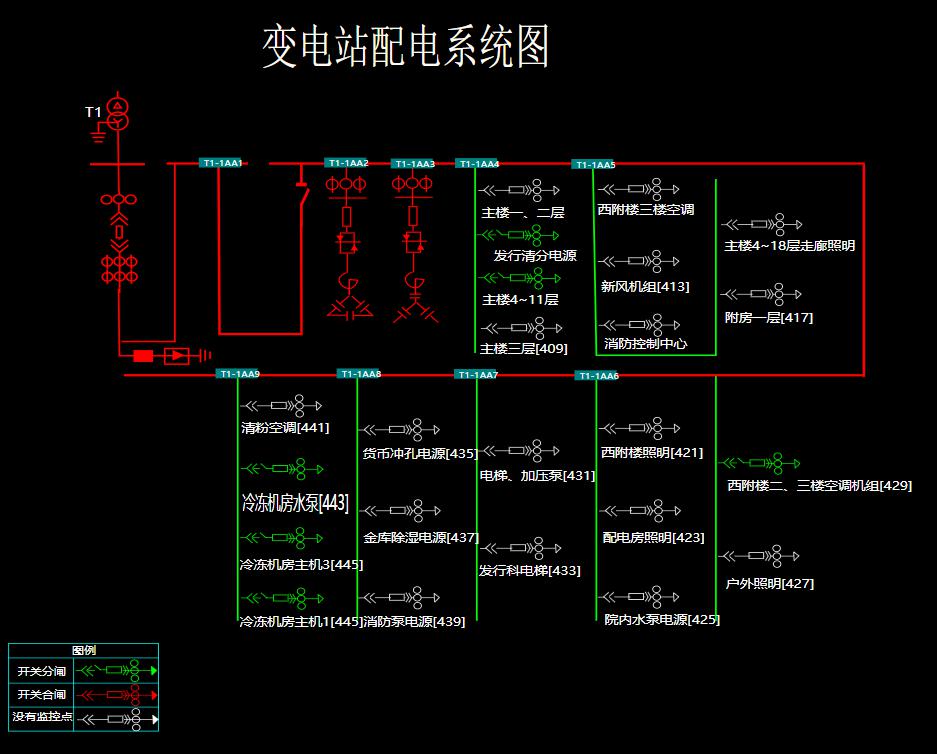

4.8数据示意图
数据配电图是系统根据客户要求定制的系统图,可以根据数据的变化实时展示设备数据和状态。
